Eclipse HX-Delta

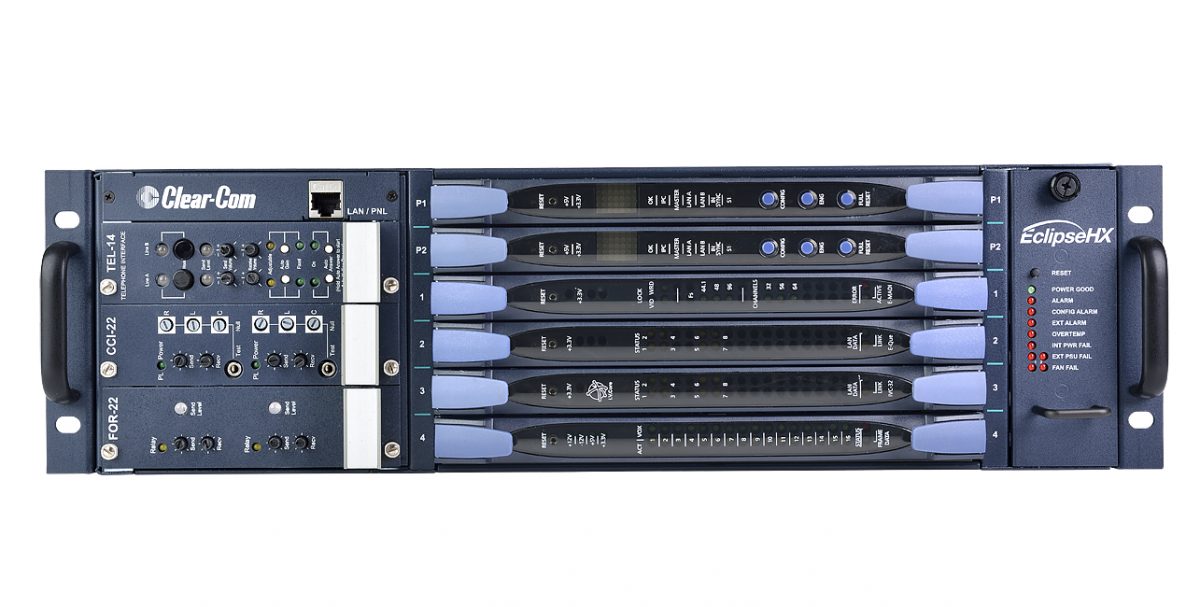

Die Eclipse HX-Delta ist ein Matrix-Intercom-Systemrahmen mit drei Höheneinheiten (3HE) und Steckplätzen für zwei CPU-Karten, vier E/A-Schnittstellenkarten und drei Schnittstellenmodulen. Zwei externe Netzteile sind vorhanden. RJ45- und Glasfaseranschlüsse befinden sich auf der Rückseite des Gehäuses und verbinden die CPU- und Schnittstellenkarten mit Intercom-Geräten und -Medien, wie z. B. Benutzertastenfeldern, Schnittstellen, 4-Draht-Audiogeräten, drahtlosen Geräten und Glasfaserkabeln.

Kompakter 3HE-Kartenrahmen (bis zu 256 Ports)

Steckplätze für 2 CPU-Karten, 4 Schnittstellenkarten und 3 Schnittstellenmodule
Bis zu 256 interne Ports
Zwei Netzteile für Redundanz
Zwei Lüfter
Alarme für Rahmentemperatur, Ausfall der externen PCU und Lüfterausfall
LAN/Panel-Patch von vorne nach hinten
Tragegriffe an der Vorderseite für einfachen Ein- und Ausbau des Racks
Vollständig kompatibel mit Clear-Com V-Series Iris, V-Series, iStation, ICS-Panels und Agent-IC® Mobile App
Austauschbare Lüfter-/Alarmkarte
Austauschbare Leistungskarte
Unterstützt durch EHX-Software für Konfiguration und Verwaltung

Matrix Perfomance

Abtastrate: 48 kHz
Auflösung: 24 Bit
Frequenzgang: bei 48 kHz Abtastung: 30 Hz – 22 kHz ± 3 dBu
Übersprechen (Nachbarkanal): <-70 dBu
Nennpegel: 0 dBu
Matrix-Headroom: +18 dBu
Verzerrung: <0,05 %, @ 0 dBu, 300 Hz bis 10 kHz; <0,1 %, @ 0 dBu, 100 Hz bis 20 kHz
Off Noise: <-70 dBu (20 Hz – 22 kHz)
On Noise: <-65 dBu (20 Hz – 22 kHz)
Tastenantwort, Intra-System: <40 ms für Audioroute
Verbundene Systeme: <60 ms für Audio zwischen Matrizen

Matrix-Fähigkeiten

Maximale Erweiterungskarten: 4
Maximale CPU-Karten: 2 (im Lieferumfang enthalten)
Maximale Netzteileinheiten: 2 (im Lieferumfang enthalten)
Maximale Glasfaser-Erweiterungskarten: 2
Ports pro MVX-Portkarte: 16
Maximale MVX-Portkarten: 4
Maximale E-QUE-, IVC-32-, LMC-64-Portkarten: 4
Maximale EMADI-64-Portkarten: 4
Maximale RJ45-Ports pro Matrix: 64
Maximale Zeitfenster: 512

Gewicht

Leer: 8,2 kg
Voll beladen: 14,7 kg

Maße

48,2 x 13,3 x 44,5 cm (B x H x T)

Umwelt

Betriebstemperatur: 0 °C – 40 °C
Lagertemperatur: -55°C – 70°C
Luftfeuchtigkeit: 90 % nicht kondensierend
